製品名: | 超音波金属の溶接 | 周波数: | 20kHz |
---|---|---|---|
力: | アークランプ | 電圧: | 380 V |
空気圧: | 0.05-0.9MPa | 発電機の次元: | 540*380*150mm |
ハイライト: | 超音波溶接プロセス,超音波溶接機 |

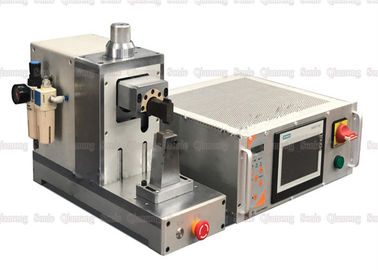

アルミニウムおよびニッケル シートの溶接のための高周波超音波の技術
記述:
共通の超音波金属の溶接は高周波(50Khzの上で)、中間周波数(30-40khz)、および低頻度に分けることができます(20khz)。高周波機械に小さい入力および薄い溶接の厚さがあります、従って私達は中間周波数として一般に超音波溶接機械をおよび低頻度参照します。
ポイントの使用に従って、に分かれることができます:スポット溶接、シーム溶接、ワイヤー馬具、シーリングおよび切断。振動がさまざまな振動モードの金属で広がるので:縦方向の振動、放射状の振動、曲がる振動およびねじり振動、振動モードが溶接されるべき材料に従って分析し使用される加圧することは可能振動モードに基づいてです包括的に。メカニズムおよびフレームの設計。さまざまな振動モードはさまざまな適用で使用されます、従って振動モードの間で区別することは適切ではないです。
スポット溶接:点の溶接工の振動システムは音響の棒の振動に従って縦方向の振動システム、曲がる振動システムおよびねじり振動システムに分けることができます。ねじり振動システムのため、リング溶接のために一般に使用されて。ほとんどの使用縦方向の振動システム。
ロール溶接:ロール溶接はパッドの直径によって複数の波長を要求する曲がる振動システムを使用して一般に行われます。
超音波金属の溶接機は現在使用されます:太陽電池のため、平らな太陽熱吸収の版、アルミニウム プラスチック合成の管の溶接、銅、アルミニウム接続
配線用ハーネス:ワイヤー馬具の溶接の現在の適用:自動車配線用ハーネス;線路の端末の形成;ワイヤー相互溶接;多数ワイヤーは互いに溶接されます;銅およびアルミニウム ワイヤー転換
シーリングおよび切断:超音波シーリング機械:冷却装置、エアコン、等で銅管の密封のために使用される;銅およびアルミニウム管のための真空装置。
指定:
項目 | QR-D2020A | QR-D2030A | QR-D2050A |
力 | 2000W | 3000W | 5000W |
空気圧 | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
頻度 | 20KHZ | 20KHZ | 20KHZ |
電圧 | 220V | 220V | 380V |
角の重量 | 55KG | 60KG | 88KG |
角の次元 | 550*280*380mm | 550*280*430mm | 550*380*660mm |
発電機のサイズ | 540*380*150mm | 540*380*150mm | 540*380*150mm |
溶接の利点:
1. 溶接材料は、非壊れやすい金属の特徴溶けません
2.はんだ付けする、低い抵抗の後の伝導性および熱伝導性はまたはゼロに近づきます
3.溶接金属、酸化またはめっきの表面の低い条件は溶接することができます
4.短い通電時間、変化、ガス、はんだのための必要性無し
5.異なった金属間の関係そして自動制御を実現すること容易
6.火花なしで溶接します、速くそして環境的に安全
従って金属の超音波溶接の主要な不利な点の1つは溶接に必要な力が厚さの増加および工作物の硬度と指数関数的に増加する、ワイヤー、ホイルおよびシートのような部分を薄くするためにこと限られます。
