製品名: | 超音波ワイヤー馬具の溶接機 | 周波数: | 20kHz |
---|---|---|---|
力: | 4000W | 電圧: | 220Vの |
溶接区域: | 1-30mm2 | 空気圧: | 0.05-0.9MPa |
発電機のサイズ: | 540*380*150mm | 角の次元: | 550*250*240mm |
ハイライト: | 超音波ワイヤー接続機械,手持ち型の超音波溶接工 |
4000w銅およびアルミニウム ワイヤーの超音波環境保全の溶接
記述:
超音波ワイヤー馬具の溶接機の塗布:金属線の馬具、銅およびアルミニウム ワイヤー馬具は、編みこみの溶接ワイヤー、金属の座礁させたワイヤー、ワイヤー馬具ターミナル、電池ワイヤー、世帯ワイヤー馬具オートバイ ワイヤー馬具の溶接にに、モーター導線金属をかぶせ、ワイヤー馬具、コネクターのコネクター、等の銅線およびアルミニウム ワイヤー溶接は自動車、電子電気器具、モーター、通信設備、機械設備、器械使用および他の企業で広く利用されています。
変数:
項目 | QR-X2020A | QR-X2030A | QR-X2040A |
力 | 2000W | 3000W | 4000W |
溶接区域 | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
空気圧 | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
頻度 | 20KHZ | 20KHZ | 20KHZ |
電圧 | 220V | 220V | 220V |
角の重量 | 18KG | 22KG | 28KG |
角の次元 | 530*210*230mm | 550*220*240mm | 550*250*240mm |
発電機のサイズ | 540*380*150mm | 540*380*150mm | 540*380*150mm |
構造:
超音波ワイヤー馬具の溶接機は2部から成っています:機械および超音波発電機。
1.機械を持っていますシャーシ、ガイドのポスト、トランスデューサー、空気システム、PC回路および最下型を機械で造って下さい。
2。音響の構成の音響の部品は2部から成っています:トランスデューサーおよび溶接頭部。トランスデューサーは機械振動に電気エネルギーを変える圧電気のバイブレーターを使用します。コンバーターは機械弱まる変形および広さの拡大として回路および機能の変圧器に類似しています。溶接頭部は溶接物の溶接の条件そして形に従って設計されています。それはまた二次インピーダンス変形および広さの拡大として作用します。構造および形から、溶接頭部は複雑ではないですが、最もよい設計、最もよい材料および最もよい加工技術を要求します。複雑な形および大きい次元の溶接頭部は設計しにくくで、製造業者によって一般に設計されています。
3。空気圧システムの空気圧システムは圧縮空気によって動力を与えられます。電磁弁が回路を転換するのに使用され移動に溶接頭部を上下に運転するためにシリンダー ピストンは運転されます。圧力調整器が空気圧を制御するのに使用され持ち上がる速度を制御するのに一方通行のスロットル バルブが使用されています。
4の制御回路
制御回路は溶接プロセスのプログラム制御を行います。パネルのファンクション キーは溶接、遅れ時間の異なった目的に従って通電時間を置くことができ次にフィート スイッチで、溶接機自動的に完了します溶接プロセスを歩みます。
5.超音波発電機は音響の部品に超音波力の角電力を提供します。音響の部品の共振周波数そしてインピーダンスがはんだ付けするプロセスの間に非常に変わるので、超音波力の角は自動的に頻度を追跡する機能がなければなり出力電力は負荷によって自動的に調節されます。NC-3000超音波金属のスポット溶接機械は彼の刺激振動を採用します;段階方法自動頻度追跡;一定した振動速度制御。

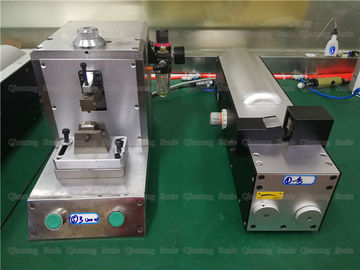

4000w銅およびアルミニウム ワイヤーの超音波環境保全の溶接
