適用を溶接するか、または切るための活動的なセンサーの圧電気の超音波トランスデューサー40Khz
記述:

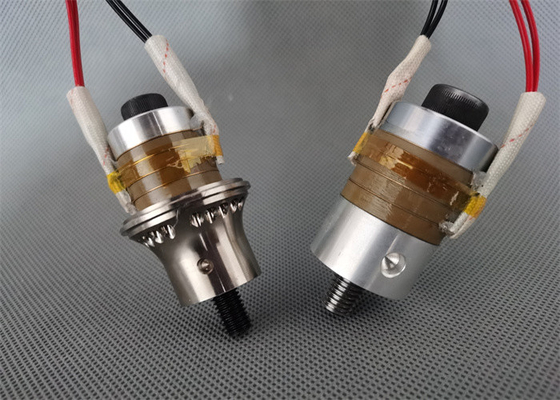

40Khz超音波トランスデューサーは1つのエネルギーからの装置別のエネルギーに電気エネルギー、力学的エネルギーまたは音響エネルギー、別名超音波トランスデューサー、別名活動的なセンサー変える。成長したのの1つはおよび信頼できる圧電効果によって電気エネルギーおよび音響エネルギーを変える装置、別名圧電気のトランスデューサーである。トランスデューサーは中央圧電気の陶磁器の部品、金属カバー、プレストレストねじ、電極シートおよび絶縁の管で前後構成される。超音波トランスデューサーはほとんどすべての超音波装置で使用される。Qianrongの超音波装置は超音波チタニウムの合金のトランスデューサーおよび中心の部品の源である。
指定:
| モデル | QR-2540-4BD |
| 頻度 | 40khz |
| 出力電力 | 300ワット |
| 共同ボルト | M8 |
| 陶磁器ディスク直径 | 25mm |
| 陶磁器ディスクのQty | 4pcs |
| キャパシタンス | 4.5-6.5nf |
| 広さ | 4 um |
| 適用 | プラスチック溶接機 |
変数:
| 円柱状のタイプNTKのタイプ | ||||||||
|
項目いいえ。
|
ねじを接続しなさい
|
陶磁器dia （mm）
|
陶磁器のQty （PC） |
頻度（khz）
|
キャパシタンス |
力（w）
|
||
| 黄色 | 灰色 | 黒い | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000年 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000年 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| 円柱状のタイプNTKのタイプ | ||||||||
|
項目いいえ。
|
ねじを接続しなさい
|
陶磁器dia （mm）
|
陶磁器のQty （PC） |
頻度（khz）
|
キャパシタンス |
力（w）
|
||
| 黄色 | 灰色 | 黒い | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200年 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200年 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300年 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten:
電気箱および型とトランスデューサーの一致はトランスデューサーのシステムそして最高力の信頼性のための基礎である。トランスデューサーが完了した後、調節可能な部品がない。トランスデューサーの働く状態に一致させるために電気箱および型を調節しなさい。
次のステップの一致を調節することを推薦する:
最初に、トランスデューサーのダイナミック レンジに適するために電気箱の振動の頻度を調節しなさい。
ステップ2:トランスデューサーの正価格販売流れが0.5Aよりより少しであるように一致回路を調節しなさい。調整の電圧偏差は0.2Aよりより少なく常にあるべきで、正常な振動および暖房があるようにトランスデューサーを確認する。
第3ステップ:型を、負荷と接続し、システムの出力電力を作るために電気箱を満たす使用のための条件を調節しなさい。
ステップ4:トランスデューサーおよび電気箱のステートの変化が正常範囲の内であるべきであること、点検ある特定の一定期間のフル パワー テスト。
