| MOQ: | 1個 |
| 価格: | Negotation |
| standard packaging: | カートンで詰められる |
| Delivery period: | 3営業日 |
| payment method: | T/T、ウエスタンユニオン |
| Supply Capacity: | 1ヶ月あたりの2000pcs |

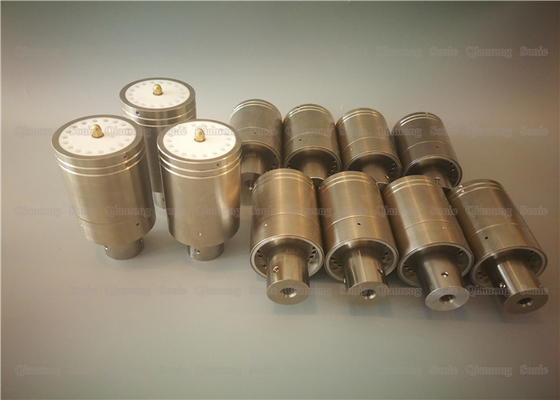

3300w 超音波 20Khz 交換用ブランソン コンバーター 6 個の圧電リング付き
説明:
Branson CL20 20Khz 超音波トランスデューサは、チタン合金の付属品と組み合わせた圧電セラミック チップでできています。外国のBransonオリジナルトランスデューサーのパラメーターと特性に従って、ソーステクノロジーからの研究、開発、および生産により、トランスデューサー製品とアプリケーションの技術パラメーターの安定性が保証されます。外国製の発電機と金型溶接ヘッドを装備し、交換の役割を果たします。
超音波トランスデューサは、電気エネルギーを機械エネルギーに変換するデバイスです。圧電効果によって電気エネルギーと音響エネルギーを変換するデバイスを圧電トランスデューサと呼びます。中央の圧電セラミック部品、前面と背面の金属カバー、プレストレスで構成されています。ネジ、電極片、絶縁管で構成されています。さまざまな構造の設計によって、その形状と性能も大きく影響されます。
仕様:
| モデル | QR-BCJ20 |
| 周波数 | 20kHz |
| 出力電力 | 3300ワット |
| ジョイントボルト | 1/2-20UNF |
| セラミックディスクの直径 | 50mm |
| セラミックディスクの数量 | 4個 |
| キャパシタンス | 18-20NF |
| 振幅 | 10um |
| 応用 | プラスチック溶接機 |
仕様：
| これ全角 |
接続ねじ（サイズ）
|
セラミック直径 (mm)
|
セラミックの数量 (pc)
|
共振周波数 (khz)
|
入力電力 | 機械 |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
ブランソン 2000系 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
ブランソン 2000系 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000年 |
ブランソン 5170、8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
ブランソン 8200、8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000年 |
ブランソン 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000年 |
ブランソン 910W または IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | 40khz ブランソン溶接機 |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | 40khz ブランソン溶接機 |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000年 | 20khz デュケイン ヘビーデューティー |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000年 | デュカン モデル 43A250、43A255、43D255、43E255、43A260、または 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000年 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000年 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000年 | デュケイン モデル 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | 40khz デュケイン溶接機 |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | 40khz デュケイン溶接機 |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | 35Khzリンコ溶接機 |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | 35khz リコ・ウェルダーズ |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | 35khz テルソニック マシン |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
特別なアイテムはカスタマイズできます。
超音波トランスデューサの製造工程:
トランスデューサは、シェル、整合層、圧電セラミック ディスク トランスデューサ、バッキング、出力ケーブル、シンバル アレイ レシーバで構成されています。圧電セラミック ディスク トランスデューサは、厚さ方向に分極した PZT-5 圧電材料でできています。シンバル アレイ レシーバーは、8 ～ 16 個のシンバル トランスデューサー、2 つの金属リング、ゴム ワッシャーで構成されています。
1. ホットエアガンで乾かす
2.まず電極を振る
3. セラミックス、電極片、セラミックス
4. リアカバーとネジ
5.ポジショニング
6.アフターバーナー
7.接着
8.オーブンを置く
9. 試験機による試験
10.ジョイントグラウト
11.梱包前の再テスト
3300w 超音波 20Khz 交換用ブランソン コンバーター 6 個の圧電リング付き
|
|
