| MOQ: | 1個 |
| 価格: | Negotation |
| standard packaging: | カートンで詰められる |
| Delivery period: | 3営業日 |
| payment method: | T/T、ウエスタンユニオン |
| Supply Capacity: | 1ヶ月あたりの2000pcs |

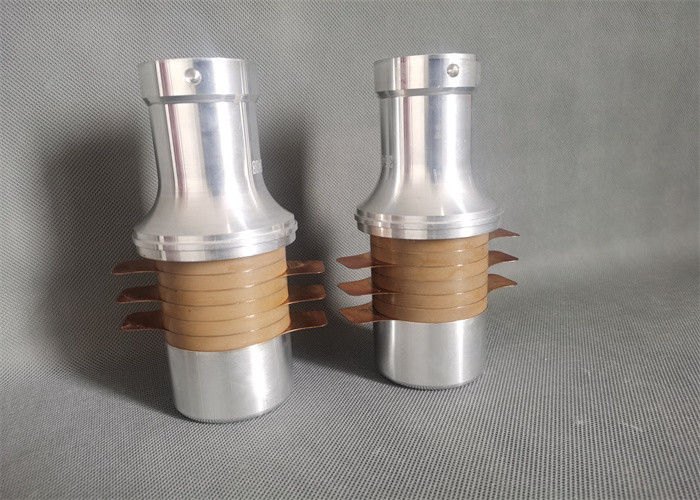

15Khz 2600w プラスチック溶接機用超音波トランペット型トランスデューサー ブランソン システム
説明：
QRsonic は、正確な構造設計を通じて、QM 値、技術的強度、低強電界損失、高出力密度、低機械誘電損失、高圧電結合係数、安定した性能の圧電セラミック シートを採用し、セラミック シートのパラメータは非常に一貫しています。正確で、耐食性があり、錆びない、導電性に優れた 62 リン銅を使用し、安定性が高く長寿命の超音波トランスデューサに組み込まれています。
仕様:
| モデル | QR-6015-6BD |
| 周波数 | 15kHz |
| 出力電力 | 3600ワット |
| ジョイントボルト | 1/2-20UNF |
| セラミックディスクの直径 | 60mm |
| セラミックディスクの数量 | 6個 |
| キャパシタンス | 19-22.5nf |
| 振幅 | 10um |
| 応用 | プラスチック溶接機 |
パラメーター：
|
商品番号。
|
接続ねじ（サイズ）
|
セラミック直径 (mm)
|
セラミックの数量 (pc)
|
キャパシタンス |
入力電力 (W)
|
||
| 黄色 | グレー | 黒 | |||||
| 6015-4BZ-BZ | M16 ※1 | 60 | 4 | 9000～10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 ※1 | 60 | 4 | 9000～10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 ※1 | 60 | 4 | 9000～10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 ※1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 ※1 | 60 | 4 | 9000～10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 ※1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 ※1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 ※1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 ※1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 ※1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 ※1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800年 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800年 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000～28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-Ⅱ | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
超音波トランスデューサの製造工程:
トランスデューサは、シェル、整合層、圧電セラミック ディスク トランスデューサ、バッキング、出力ケーブル、シンバル アレイ レシーバで構成されています。圧電セラミック ディスク トランスデューサは、厚さ方向に分極した PZT-5 圧電材料でできています。シンバル アレイ レシーバーは、8 ～ 16 個のシンバル トランスデューサー、2 つの金属リング、ゴム ワッシャーで構成されています。
1. ホットエアガンで乾かす
2.まず電極を振る
3. セラミックス、電極片、セラミックス
4. リアカバーとネジ
5.ポジショニング
6.アフターバーナー
7.接着
8.オーブンを置く
9. 試験機による試験
10.ジョイントグラウト
11.梱包前の再テスト
15Khz 2600w プラスチック溶接機用超音波トランペット型トランスデューサー ブランソン システム
|
|
