| MOQ: | 1 PC |
| 価格: | Negotation |
| standard packaging: | カートンで詰められる |
| Delivery period: | 3仕事日 |
| payment method: | T/T、ウェスタン・ユニオン |
| Supply Capacity: | 1ヶ月あたりの2000pcs |

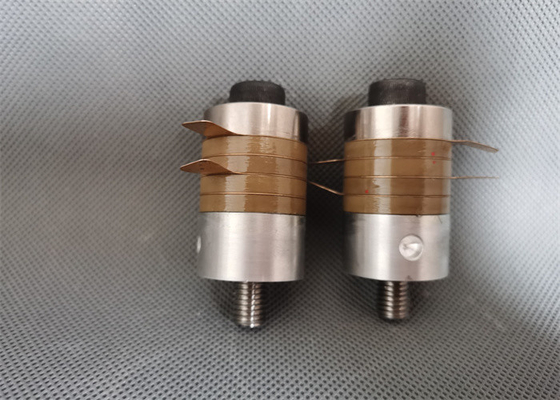

装置を切るための高周波40Khz超音波の圧電気のトランスデューサー
記述:
超音波トランスデューサーは機械式に入力電力を変えるエネルギー コンバーターである。それは超音波溶接機械の中心である。それは適切な超音波トランスデューサーによって装備されたらよりよく超音波溶接機械の役割を担うことができる
指定:
| モデル | QR-3040-4BZ |
| 頻度 | 40khz |
| 出力電力 | 500ワット |
| 共同ボルト | M10 |
| 陶磁器ディスク直径 | 30mm |
| 陶磁器ディスクのQty | 4pcs |
| キャパシタンス | 5.1-7.5nf |
| 広さ | 4 um |
| 適用 | 超音波機械 |
変数:
| 円柱状のタイプNTKのタイプ | ||||||||
|
項目いいえ。
|
ねじを接続しなさい
|
陶磁器dia （mm）
|
陶磁器のQty （PC） |
頻度（khz）
|
キャパシタンス |
力（w）
|
||
| 黄色 | 灰色 | 黒い | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000年 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000年 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| 円柱状のタイプNTKのタイプ | ||||||||
|
項目いいえ。
|
ねじを接続しなさい
|
陶磁器dia （mm）
|
陶磁器のQty （PC） |
頻度（khz）
|
キャパシタンス |
力（w）
|
||
| 黄色 | 灰色 | 黒い | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200年 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200年 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300年 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
超音波トランスデューサーの部品アセンブリ注意:
超音波振動システムの主要な部分は、トランスデューサー、角、用具の頭部、等のような中央ボルトによって、接続される。
1. 接触表面が傷の滑らか、自由なべきであることを確認しなさい。傷があったら、軽く磨くのにいくつかのゼロのmetallographicペーパーまたは多くを使用しなさい。接触表面の平坦を損なわないで欠陥を滑らかにすることを要求する。
2. 揮発の、非腐食性の洗剤とねじ、ねじ穴および接触表面をきれいにしなさい。
3. 完全にねじ、ねじ穴および接触表面をきれいにしなさい。
4. すべての接続ねじ穴は接触表面に垂直なべきである。
5. きつく締まる前に接触表面にバターまたはワセリンの薄層を加えなさい。接続ねじおよびねじ穴に適用してはいけない。
6. 注意深く2部品をきつく締めなさい。接続ねじの指定に従って適切なきつく締まるトルクを調節しなさい。可能な場合、それをきちんときつく締めなさい。
7. 共同表面を再度ゆるめれば、傷を見るべきではない。
8. 振動システムの広さは均等に、奇妙な音、ローカル厳しい熱手で配られない。
9. 再開の後でしばらく働くことの後の共同表面は、そこに酸化または切除の印べきである。さもなければ、ここの接触はよくないし、超音波エネルギーは真剣にここに失われる。
